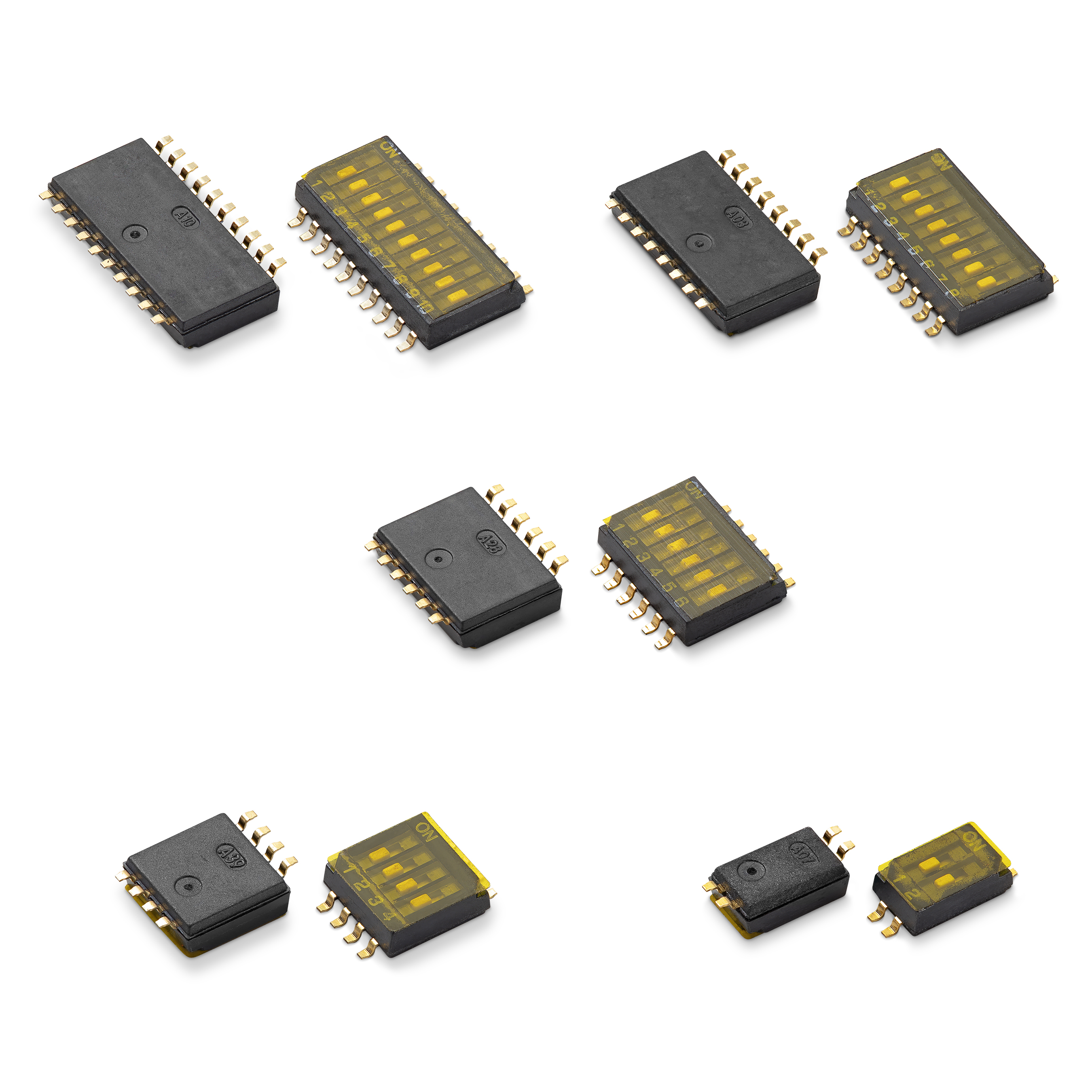

C&K-DIP-SCHALTER
Die C&K-Serie von Half-Pitch-DIP-Schaltern für die Oberflächenmontage, Flach- und Standardprofil-DIP-Schaltern, Dreh- und kodierten DIP-Schaltern, Drehkodier-DIP-Schaltern, SIP-Schaltern und Jumper-Schaltern umfasst eine Vielzahl von Ausführungen mit erweiterten und Unterputzaktoren. DIP-Schalter von C&K sind für die Oberflächenmontage, Durchsteckmontage, rechtwinklige und vertikale Montage erhältlich.
Waschbare DIP-Schalter für eine einfachere Verarbeitung
Die meisten C&K-Miniatur- und Ultraminiatur-DIP-Schalter sind für die automatisierte Montage prozessversiegelt (einige erfordern ein Dichtungsband) und als SMT- und Durchsteckanschluss erhältlich.
Anwendungsgebiete
- mobile elektronische Geräte und tragbare Computer
- Instrumentierung und Steuerung
- Adressumschaltung für Industriesteuerungen
- Computer und Peripheriegeräte (Schaltlogik, Datenträger)
- Automatisierungskomponenten (wie Timer)
- Funktionssteuerung in zahlreichen Anwendungen
- Sicherheitsfunktionen (Alarme, Zutrittskontrolle, Rauchmelder)
Product Selection Guide
| Series |
|---|
| Switch Type | Number of Positions | Contact Style | Profile Off PCB | Process Sealed | Extended Actuator | Flush Actuator | Thru-Hole | Vertical | Right Angle | Surface Mount | Type & Reel (SMT Only) | Max Current |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rotary and coded | 4, 10, 16 | Coded | .167 in (4.25 mm) Thru-hole .335 in (8.5 mm) Right angle | N/A | Ja | Ja | Ja | Ja | Ja | Ja | Ja | 100mA |
| Low profile | 1-12 (except 11) | SPST | .189 in (4.80 mm) Thru-hole .177 in (4.5 mm) SMT | Washable (with tape seal) | Ja | Ja | Ja | Ja | Nein | Ja | Ja | 100mA |
| Half-pitch .050" | 1 & 2-10 (even only) | SPST | .087 in (2.2 mm) | Washable (with tape seal) | Nein | Ja | Nein | Ja | Nein | Ja | Ja | 100mA |
| Side actuated | 1-12 (except 11) | SPST | .287 in (7.3 mm) Thru-hole .277 in (7.04 mm) SMT | Washable (tape not required) | Ja | Nein | Ja | Nein | Ja | Ja | Ja | 100mA |
| 10mm coded rotary | 10, 16 | Coded | .272 in (6.9 mm) Vertical .414 in (10.5 mm) Right angle | Washable (tape not required) | Ja | Ja | Ja | Ja | Ja | Ja | Ja | 0.4VA |
| Standard profile | 1-12 (except 11) | SPST | .297 in (7.55 mm) Vertical .380 in (9.65 mm) Right angle | Washable (tape not required) | Ja | Nein | Ja | Ja | Ja | Nein | Nein | 100mA |
| 8mm coded rotary | 8, 10, 16 | Coded | .168 in (4.27 mm) Thru-hole .430 in (8.6 mm) Right angle | Washable (tape not required) | Nein | Ja | Ja | Ja | Ja | Ja | Ja | 0.4VA |
| Low profile | 2-12 (except 11) | SPST | .168 in (4.27 mm) Thru-hole .160 in (4.06 mm) SMT | Washable (with tape seal) | Ja | Ja | Ja | Ja | Nein | Ja | Ja | 100mA |
| Half-pitch .050" side actuated | 2-10 even only | SPST | .173 in (4.44 mm) | Washable (with tape seal) | Ja | Ja | Nein | Nein | Ja | Ja | Ja | 100mA |
| Single in-line package | 2-10 even only | SPST | .244 in (6.2 mm) Vertical .169 in (4.3 mm) Right angle | Washable (tape not required) | Ja | Ja | Ja | Ja | Ja | Ja | Ja | 10mA |
| Jumper switch | 1 | SPDT | .090 in (2.3 mm) | Washable (with tape seal) | Nein | Ja | Nein | Ja | Nein | Ja | Ja | 100mA |
| DIP | 4, 10, 16 | Coded | Varies | Yes | Ja | Ja | Ja | Ja | Ja | Ja | Nein | 100 mA |
| 10mm coded rotary | 4, 6, 8, 10, 16 | Coded | 0.331" (8.4mm) Flush / 0.370" (9.4mm) Protrusion / 0.618" (15.7mm) Extended | Washable (tape not required) | Ja | Ja | Ja | Ja | Ja | Ja | Ja | 150mA |
